Modellazione del comfort per ottimizzare i sistemi di gestione del clima per tetti e atri in vetro
EOLIOS è esperta nella modellazione termo-aerodinamica di atri, sale e spazi elevati.
- Analisi della radiazione solare e del guadagno di calore
- Modellazione CFD 3D dei flussi d'aria negli ambienti interni
- Valutazione del comfort secondo PMV e PPD
- Identificazione delle zone calde e dei ristagni d'aria
- Alimentazione e miscelazione dell'aria ottimizzate
- Integrazione di scenari climatici reali per il sito
- Analisi del potenziale di ventilazione naturale
- Aiuto per il dimensionamento e la regolazione dell'HVAC
- Validazione delle scelte architettoniche e delle facciate in vetro
EOLIOS è un esperto di comfort nelle grandi superfici vetrate. Le nostre simulazioni CFD rivelano le aree di disagio e ottimizzano il progetto per ottenere un clima interno controllato e ad alte prestazioni.
Capire le sfide del comfort in spazi ampi
Spazi di alto valore architettonico ma termicamente complessi
Gli atrii, le sale di rappresentanza e i grattacieli svolgono un ruolo centrale nell’architettura contemporanea. Sono le vetrine degli edifici terziari, culturali e commerciali, che si distinguono per i loro volumi generosi, le pareti generosamente vetrate e il loro collegamento diretto con l’esterno. Questa trasparenza, fonte di luce e qualità spaziale, sta diventando anche un importante vincolo tecnico. I guadagni solari, la stratificazione delle masse d’aria e l’inerzia termica delle strutture modificano costantemente l’equilibrio del comfort interno.

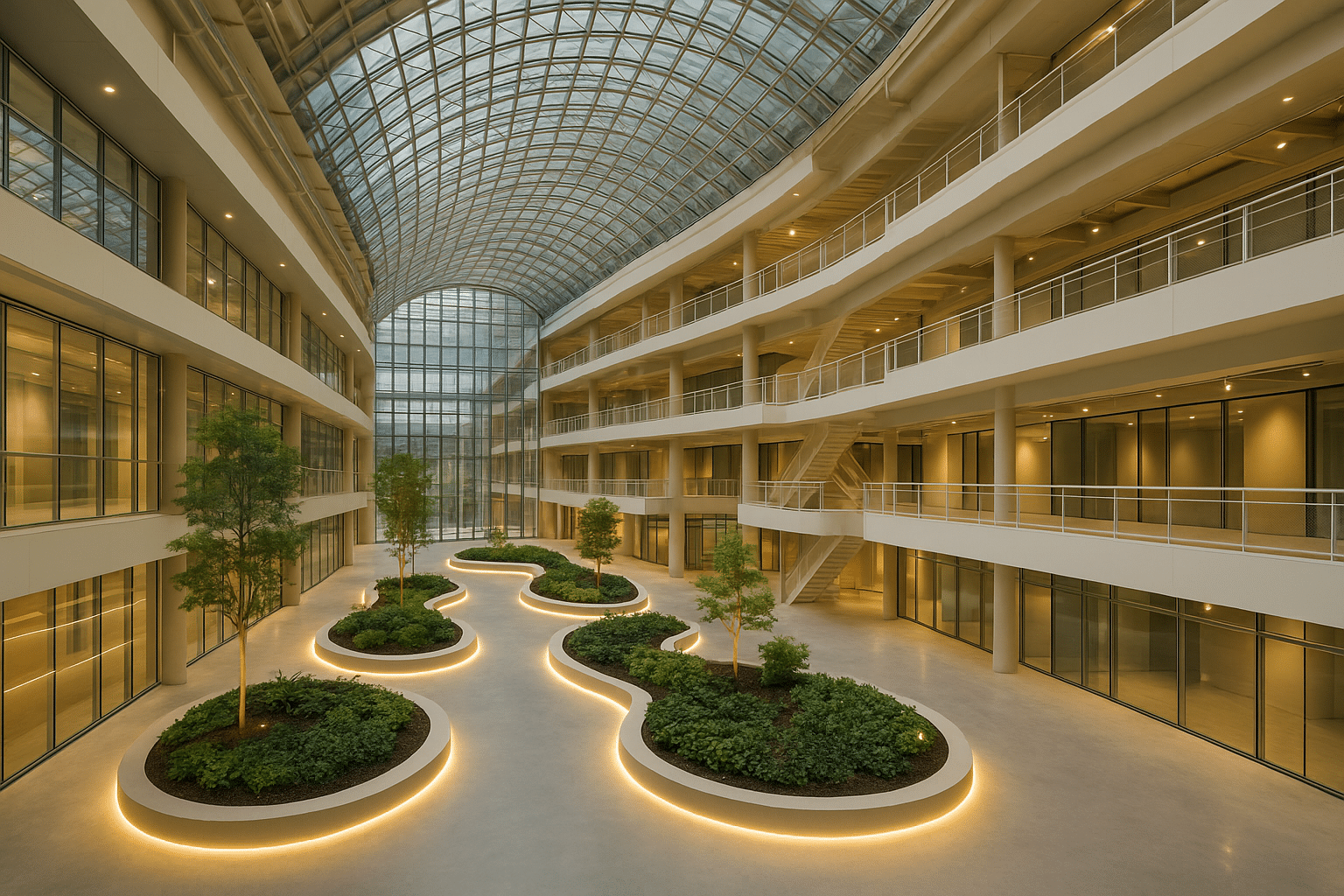

Immagine di un atrio
In questi volumi aperti, il controllo del clima interno si basa su un sottile dialogo tra il design architettonico e la fisica del flusso. L’aria calda tende naturalmente ad accumularsi in alto, mentre le pareti vetrate assorbono e rilasciano la radiazione solare in cicli rapidi. Questi effetti, amplificati dall’altezza e dalla variabilità dell’occupazione, creano gradienti di temperatura che è difficile compensare con un semplice approccio normativo o statico.
I fenomeni dominanti: radiazione, stratificazione e inerzia
Il comfort termico in una grande sala dipende da una combinazione di fenomeni fisici interdipendenti.
La radiazione solare è la principale fonte di energia incidente. Passa attraverso le vetrate, si trasforma in calore quando entra in contatto con le superfici interne e poi si irradia verso gli occupanti.
La stratificazione termica si manifesta con la sovrapposizione di strati d’aria a temperature diverse: l’aria più calda sale, mentre l’aria più densa e fredda rimane in basso, con differenze talvolta di diversi gradi tra il suolo e la chioma.
Infine, l’inerzia termica dei materiali influenza la reattività dell’edificio: pareti o pavimenti solidi con un’elevata capacità termica assorbono le variazioni, ma possono anche rilasciare il calore accumulato in tarda serata, prolungando i periodi di disagio.
La comprensione di questi fenomeni richiede un approccio dinamico, in grado di riprodurre gli scambi reciproci tra convezione, conduzione e irraggiamento. È proprio questa complessa interazione che EOLIOS cerca di modellare per prevedere l’effettivo comportamento dell’edificio nel tempo.
Obiettivi di comfort e prestazioni energetiche
Garantire il comfort in un grattacielo non significa solo mantenere una temperatura media. Si tratta di creare un ambiente omogeneo e stabile, in cui la velocità dell’aria, le temperature radianti e i gradienti verticali rimangano all’interno di intervalli accettabili per la maggior parte degli occupanti. In questi volumi atipici, l’equilibrio tra comfort e prestazioni energetiche è spesso fragile: un’eccessiva miscelazione dell’aria può alterare la sensazione di benessere, mentre un sottodimensionamento del sistema di alimentazione dell’aria o di raffreddamento può portare a zone localizzate di surriscaldamento.
La sfida è quindi duplice: garantire la qualità percepita del clima interno controllando al contempo il consumo energetico degli impianti. Il raggiungimento di questo equilibrio richiede una comprensione dettagliata dei fenomeni fisici, un approccio accoppiato alla termodinamica e all’aeraulica e l’utilizzo di strumenti di simulazione in grado di riprodurre la realtà tridimensionale del comfort. È in questo contesto che EOLIOS mette in campo la sua esperienza, integrando l’analisi digitale del comportamento climatico di grandi volumi fin dalla fase di progettazione.
L'approccio EOLIOS: la modellazione del clima interno
La simulazione CFD, uno strumento di analisi multifisica
Data la complessità dei fenomeni che si sviluppano in un atrio o in un palazzo, la simulazione digitale è oggi lo strumento più efficace per comprendere e controllare il comfort interno. EOLIOS utilizza la fluidodinamica computazionale (CFD ) per riprodurre accuratamente le interazioni tra aria, superfici, calore e radiazioni.
Questi modelli tridimensionali risolvono simultaneamente le equazioni di conservazione della massa, della quantità di moto e dell’energia, fornendo un quadro completo del comportamento termo-aerodinamico del volume.
Questo approccio multifisico permette di analizzare non solo le velocità e le pressioni dell’aria, ma anche il trasferimento di calore per convezione e irraggiamento. Fornisce una visione dinamica del funzionamento dell’edificio, evidenziando le zone di ristagno, i fenomeni di stratificazione e gli squilibri di temperatura tra i diversi strati d’aria.
Grazie alla precisione dei modelli sviluppati, EOLIOS è in grado di riprodurre le reali condizioni di comfort sperimentate e di dedurre concrete leve di ottimizzazione per il controllo, la fornitura o la distribuzione dell’aria.
Tenendo conto della radiazione solare e degli scenari climatici
Il guadagno solare è la principale fonte di squilibrio termico nelle aree vetrate. La sua intensità, direzione e durata variano a seconda della stagione, dell’ora del giorno e della trasparenza delle vetrate.
Per riprodurre fedelmente queste condizioni, EOLIOS incorpora nei suoi modelli CFD dati meteorologici reali, insieme alla posizione del sole sul sito oggetto di studio. Questo approccio permette di simulare la radiazione diretta, diffusa e riflessa, tenendo conto del fattore solare delle vetrate, dell’ombreggiamento delle facciate vicine e del comportamento spettrale dei materiali.
L’accoppiamento tra radiazione e convezione ci permette di calcolare la temperatura media radiante, un parametro essenziale per valutare la sensazione termica. Le aree altamente esposte sotto le tettoie in vetro o vicino alle facciate possono essere identificate e analizzate con precisione.
Vengono effettuate simulazioni per diversi scenari estremi – estate calda, inverno freddo, mezza stagione – per garantire che i sistemi di alimentazione e raffreddamento garantiscano il comfort in tutte le condizioni di utilizzo, anche le più sfavorevoli.
Questa metodologia conferisce agli studi EOLIOS un forte valore predittivo: ci permette di valutare il comportamento dell’edificio nel suo clima reale e non in un’ipotesi teorica fissa.
Valutare il comfort utilizzando gli indici PMV e PPD
Al di là delle temperature o della velocità dell’aria, la percezione del comfort si basa su una combinazione di fattori fisici e fisiologici. Per oggettivare questa percezione, EOLIOS utilizza gli indicatori standardizzati PMV (Predicted Mean Vote) e PPD (Predicted Percentage of Dissatisfied), definiti dalla norma ISO 7730.

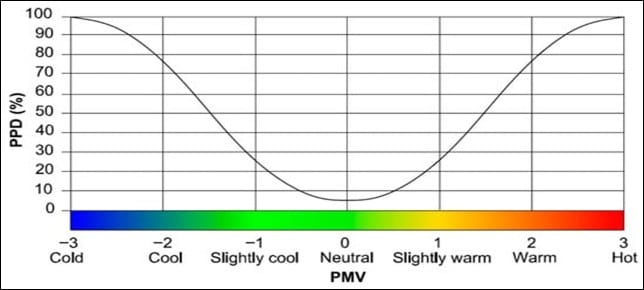

Il PMV quantifica la sensazione termica media di un gruppo di occupanti su una scala da -3 a +3, che va dal freddo intenso al caldo eccessivo. Il PPD, derivato dal PMV, stima la percentuale di persone che potrebbero essere insoddisfatte nelle condizioni simulate. Questi indici tengono conto della temperatura dell’aria, della temperatura media radiante, della velocità dell’aria, dell’umidità relativa, del livello di attività e dell’abbigliamento.
Incorporando questi criteri nei suoi calcoli CFD, EOLIOS valuta non solo le condizioni fisiche ma anche il loro impatto sull’esperienza umana. Questo approccio, che si concentra sull’esperienza degli occupanti, permette di identificare con precisione le aree di disagio localizzate e di adattare la progettazione dei sistemi per avvicinarsi al comfort neutro (PMV ≈ 0, PPD < 10%).
Queste analisi diventano quindi un aiuto per la progettazione e la regolamentazione, garantendo che le scelte tecniche effettuate riflettano effettivamente gli obiettivi di comfort ed efficienza energetica.
Dalla diagnosi alla strategia climatica
Identificare le leve per agire sulla distribuzione e sulla temperatura
L’analisi CFD non si limita a descrivere i flussi d’aria: rivela i meccanismi precisi alla base degli squilibri termici. Visualizzando la distribuzione delle velocità, delle temperature e dei gradienti verticali, EOLIOS identifica le zone di ricircolo, i volumi poco miscelati o i punti caldi legati ai guadagni solari localizzati.
Sulla base di queste osservazioni, è possibile formulare strategie di intervento mirate, sia che si tratti di regolare la posizione di una bocchetta di mandata, di modificare un angolo di diffusione o di rivedere la sequenza di regolazione. Queste ottimizzazioni, spesso minime in termini materiali, possono trasformare profondamente la qualità del comfort nelle zone occupate.
Nelle sale dei grattacieli, il controllo della circolazione dell’aria ha un ruolo centrale. È necessario trovare un sottile equilibrio tra velocità e omogeneità: un flusso troppo veloce genera una sensazione di disagio, mentre un flusso troppo lento favorisce la stratificazione termica. Gli studi condotti da EOLIOS permettono di quantificare questi effetti e di dedurre le impostazioni più appropriate per ogni configurazione.
Integrare la dinamica solare e la regolazione energetica
Il guadagno solare è una variabile fondamentale nel comportamento termico delle grandi superfici vetrate. La loro intensità e distribuzione varia a seconda della stagione, dell’ora del giorno e della geometria delle facciate, influenzando direttamente la temperatura media radiante e la sensazione degli occupanti.
Nelle sue simulazioni, EOLIOS caratterizza gli effetti della radiazione solare in diversi regimi operativi rappresentativi. Studiando diverse situazioni contrastanti – estate calda, inverno freddo, mezza stagione – i calcoli evidenziano le aree più sensibili ai guadagni solari e gli squilibri termici che possono causare.
Questi risultati possono poi essere utilizzati per formulare raccomandazioni di controllo, come l’adattamento della portata dell’aria di mandata, la modulazione del pavimento di raffreddamento o l’installazione di una protezione solare. L’obiettivo non è quello di simulare il sistema di controllo in tempo reale, ma dicontribuire a impostarne i parametri e a stabilirne le priorità, definendo le leve più efficaci per stabilizzare il comfort e limitare il consumo energetico.
In questo modo, la simulazione CFD diventa uno strumento decisionale per regolare e dimensionare i sistemi di controllo climatico, consentendo di garantire la coerenza tra il comfort termico, il guadagno solare e le prestazioni complessive dell’edificio.
Progettazione di strategie ibride: alimentazione, scarico e ventilazione naturale
I grandi spazi interni hanno spesso un’inerzia tale da poter sfruttare i fenomeni naturali per regolare il clima.
EOLIOS studia sistematicamente il potenziale della ventilazione naturale e del free cooling notturno, per valutare in che misura l’aria esterna può contribuire al raffreddamento o al rinnovo del volume. Le simulazioni mostrano come le differenze di densità dell’aria tra gli strati caldi e freddi possano generare una corrente termica naturale, che può essere utilizzata per evacuare il calore accumulato durante il giorno.
Questa modalità di funzionamento passivo, combinata con un controllo meccanico intelligente, permette di sviluppare strategie ibride particolarmente efficaci: ventilazione naturale di notte, ventilazione assistita di giorno, modulazione delle finestre in base alla direzione del vento.
Questo approccio integrato, all’incrocio tra fisica e architettura, mira a ridurre la dipendenza energetica e a garantire una qualità dell’aria e un comfort termico costanti.
Comfort predittivo e progettazione assistita da simulazione
Capire prima di costruire
La simulazione digitale offre l’opportunità di osservare un edificio prima ancora che venga costruito. Ricostruendo virtualmente la geometria, i materiali e le condizioni climatiche, EOLIOS può analizzare il comportamento effettivo di un grattacielo fin dalla fase di progettazione.
Questo approccio predittivo permette dianticipare i fenomeni termici e aeraulici che possono influire sul comfort degli occupanti: riscaldamento sotto i tetti in vetro, zone di ristagno dell’aria, squilibri tra facciate soleggiate e zone d’ombra.
Gli studi effettuati costituiscono un vero e proprio laboratorio virtuale, in cui le scelte architettoniche e tecniche possono essere testate, confrontate e ottimizzate prima di essere realizzate. Questo approccio porta una visione fisica concreta a decisioni che spesso sono guidate da vincoli estetici o funzionali, assicurando che il progetto iniziale rimanga compatibile con un comfort duraturo durante l’uso.
Adattare il design e renderlo più affidabile
I risultati della simulazione CFD non sono immagini fisse: vengono utilizzati per convalidare e modificare il progetto. Le mappe tridimensionali di temperatura, velocità e pressione permettono di valutare con precisione le prestazioni del sistema climatico, di verificare la consistenza dell’aria di mandata e di individuare le aree da ottimizzare.
Queste analisi aiutano a rendere più affidabili le scelte progettuali, identificando i parametri più sensibili: orientamento degli ugelli, portata d’aria, temperatura dell’aria di mandata, fattore solare delle vetrate. Ogni configurazione testata fornisce una comprensione più dettagliata del comportamento complessivo del volume e guida le decisioni di dimensionamento e bilanciamento.
Questo approccio scientifico, basato su misurazioni e confronti, migliora la qualità dei progetti e riduce le incertezze associate a grandi altezze o geometrie complesse. Garantisce che l’edificio, una volta completato, riprodurrà fedelmente le prestazioni previste.
Concepire il comfort come criterio di prestazione
Nell’approccio EOLIOS, il comfort non è una conseguenza del progetto: diventa un criterio centrale di prestazione. Gli studi CFD permettono di integrare i concetti di comfort termico e irraggiamento fin dalla fase di schizzo, aiutando gli architetti e gli ingegneri HVAC nelle loro scelte di organizzazione degli spazi, distribuzione dell’aria e trasparenza delle facciate.
Questo approccio collaborativo incoraggia una progettazione integrata, in cui i vincoli fisici vengono tradotti in opportunità architettoniche. Valutando le condizioni di comfort prima della costruzione, è possibile orientare il progetto verso soluzioni eleganti, sobrie ed efficienti.
Infine, l’uso della simulazione digitale aggiunge una dimensione essenziale di prevedibilità: garantisce che le condizioni di comfort, la stabilità termica e le prestazioni energetiche saranno raggiunte, qualunque sia la modalità di funzionamento dell’edificio. Questo controllo del clima interno prima della costruzione è un vantaggio decisivo per i progetti di atri e grandi sale, dove la percezione degli spazi dipende direttamente dalla qualità dell’ambiente termico e luminoso.
