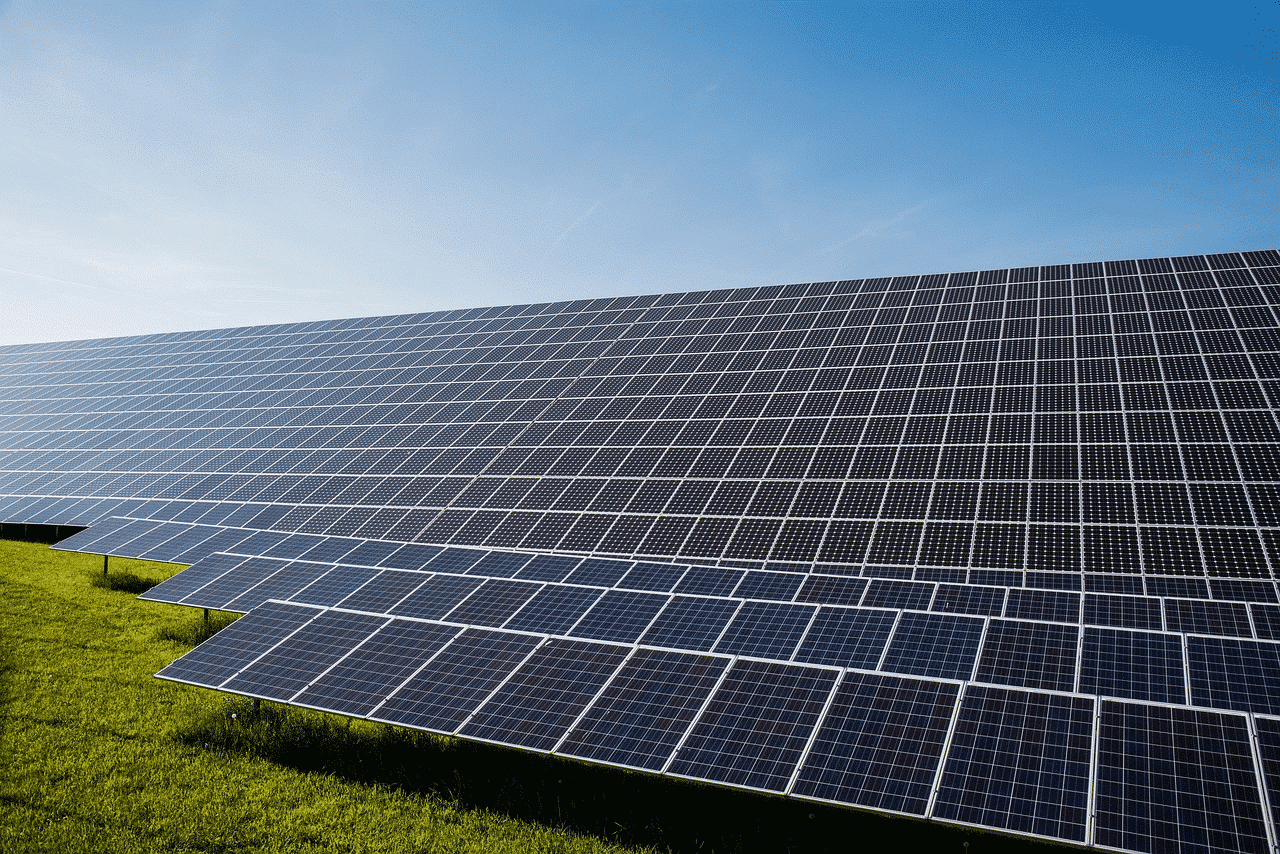

Struttura di una centrale fotovoltaica
Gli impianti fotovoltaici sono costituiti da un gran numero di pannelli fotovoltaici (PV) collegati in serie e in parallelo per produrre elettricità. Possono essere installati in una vasta gamma di luoghi, tra cui parcheggi, pianure e mare. Devono affrontare un’ampia gamma di condizioni atmosferiche, tra cui pioggia, temporali, temperature estreme e, soprattutto, raffiche di vento. Questo vento dipende dalla posizione dell ‘impianto: ad esempio, sarà più forte in mare.
EOLIOS può aiutarti a dimensionare gli impianti fotovoltaici studiando il rischio che i pannelli fotovoltaici vengano spazzati via da forti raffiche di vento.
I pannelli solari utilizzati nelle centrali elettriche sono realizzati in silicio e possono essere monocristallini o policristallini. Hanno una durata di vita di circa 20 anni. Per catturare la maggior quantità possibile di radiazioni solari, alcuni pannelli solari sono dotati di inseguitori in modo da poter cambiare la loro inclinazione in base alla posizione del sole durante il giorno. Questa tecnologia li rende più sensibili alle perturbazioni rispetto ai pannelli fissi. Il rischio di essere spazzati via dal vento è quindi maggiore, ed è per questo che vengono installati sistemi di smorzamento per proteggere i moduli fotovoltaici.
Inoltre, questi pannelli sono sostenuti da travi che possono essere fissate in vari modi, ad esempio a un motore nel caso di un pannello con inseguitore. L’intera struttura può essere deformata dalle raffiche di vento, che esercitano una forza eterogenea e quindi una coppia sul pannello fotovoltaico.
Analisi del vento e delle raffiche
EOLIOS studia l’azione l’azione del vento sugli edifici o gli effetti del vento nelle città grazie a simulazione CFD ma possiamo anche aiutarvi ad analizzare gli effetti del vento e delle raffiche sul vostro impianto solare. Il vento può danneggiare seriamente i pannelli fotovoltaici installati all’aperto. Il vento esercita una pressione sulla superficie dei pannelli. Se la forza applicata ai pannelli è eccessiva, c’è il rischio che vengano strappati, sganciati e quindi danneggiati. Per questo motivo è importante proteggere gli impianti fotovoltaici dal vento e dalle raffiche di vento, che sono un eccesso significativo della velocità del vento. Il dimensionamento di questa centrale e la sua protezione rappresentano quindi una sfida importante per l’industria solare.
Per dimensionare i sistemi nel modo più accurato possibile, gli studi vengono effettuati nello scenario peggiore, ovvero con i venti più sfavorevoli ma anche più frequenti. L’analisi delle rose dei venti in vari periodi vicini al progetto in esame fornisce informazioni sui venti prevalenti nel sito. Le velocità dell’aria più sfavorevoli, cioè le più alte misurate nel corso dell’anno, basate sui dati meteorologici, sono utilizzate come parametri di input per lo studio.
Facciamo riferimento all’Allegato Nazionale NF EN 1991-1-4(Eurocodice 1) per simulare e calcolare le pressioni del vento sulla struttura, con una velocità del vento di riferimento corrispondente a una probabilità annuale di superamento pari a 0,02 (evento con un periodo di ritorno pari a 50 anni, cioè W50).
Simulazione del vento per una centrale fotovoltaica
La simulazione CFD si basa su un modello CFD 3D accurato e dettagliato del progetto. Include una modellazione precisa dei moduli della centrale fotovoltaica e dell’ambiente circostante il sito per una distanza di 500 metri. Viene presa in considerazione anche la topografia. Viene generata una mesh di questo modello che viene raffinata nei punti appropriati.
Vengono effettuate simulazioni CFD per visualizzare i movimenti d’aria sopra e intorno ai moduli fotovoltaici. Vengono studiati diversi scenari con venti diversi e diverse inclinazioni dei pannelli per determinare le potenziali soluzioni tecniche contro il distacco dei pannelli per un vento orizzontale al suolo, con conseguenti coppie più elevate quando il pannello è più inclinato. Utilizzando la CFD, è quindi possibile calcolare le coppie e le forze e determinare se queste superano i valori limite per i pannelli fotovoltaici.
EOLIOS può aiutarti a calcolare le dimensioni del vento degli impianti solari e dei tuoi progetti di energia rinnovabile.
EOLIOS è in grado di realizzare studi CFD completi del sito del progetto. Questi studi possono essere eseguiti su larga scala, su grandi impianti fotovoltaici, con un elevato grado di precisione.
