La maggior parte dei circuiti di trasporto negli impianti industriali presenta diverse singolarità che causano cambiamenti significativi nel flusso. Le loro influenze possono portare a cambiamenti di flusso come separazione di fase, instabilità e cambiamenti nel regime di flusso.

In questo contesto, diventa complesso comprendere le perdite di pressione in reti molto specifiche.

EOLIOS è specializzata in studi di flusso d’aria su più scale. Questa competenza ci permette di fornire un’analisi approfondita delle azioni di un gas o di un liquido nelle vostre reti, al fine di fornire indicazioni per la progettazione dei vostri vari sistemi.

Studio della perdita di pressione

In meccanica dei fluidi, , la caduta di pressione di un liquido o di un gas dovuta al diverso attrito contro le pareti di un tubo o di un condotto è chiamata ” caduta di pressione “. Questo attrito crea un dissipazione dell’energia meccanica del fluido. Ci sono due tipi di perdite di carico :

Perdite lineari o regolari : perdita di energia dovuta all’attrito sulle pareti di un condotto o di un tubo, la cui rugosità può variare.
Perdite singolari : perdita di energia dovuta a varie singolarità nella rete, come modifiche della sezione trasversale, curve, ingressi o uscite…

L'origine delle perdite di carico

Perdita di carichi regolari

Le perdite di pressione regolari sono causate dall’attrito sulle pareti della rete. Più il fluido è viscoso, maggiore è l’attrito. La viscosità del fluido combinata con le micro asperità della rete aumenta l’attrito del fluido e di conseguenza la dissipazione di energia.

Per un determinato liquido o gas, la caduta di pressione dipende da due fattori:

Ruvidità dei tubi: I materiali utilizzati per i condotti o i tubi presentano una maggiore o minore rugosità sulla loro superficie. Questa proprietà del materiale determina una perdita regolare di pressione di entità variabile.
Il tipo di flusso Esistono diversi tipi di flusso, ad esempio laminare, transitorio e turbolento. La differenza tra questi flussi si riflette nel rapporto tra forze inerziali e forze viscose.

Perdita di carico singolare

Le cadute di pressione regolari si verificano quando si verifica un cambiamento di geometria all’interno della rete. Questi cambiamenti nella geometria causano disturbi del flusso e possono talvolta portare a fenomeni di vortice all’interno del tubo stesso.

Di solito, le perdite di carico regolari sono costituite da variazioni della sezione trasversale modifiche della sezione trasversale, curveo sistemi collegati alla rete come scatole di espansione, registri, scambiatori di calore ecc.

Le loro influenze possono portare a cambiamenti nel flusso, come separazione di fase, instabilità e cambiamenti nel regime di flusso. Le perdite di pressione singolari sono nella maggior parte dei casi all’origine della maggior parte delle perdite di pressione.

Ottimizzazione dell'installazione e ausili alla progettazione

Nel settore dei fluidi industriali, la caduta di pressione è un fenomeno ben noto che deve essere tenuto in considerazione. EOLIOS vi aiuterà a calcolare la perdita di carico per soddisfare al meglio le vostre esigenze. Siamo in grado di fornire un calcolo accurato delle perdite di carico dei vostri sistemi e di guidarvi verso l’ottimizzazione delle vostre reti e del vostro impianto.

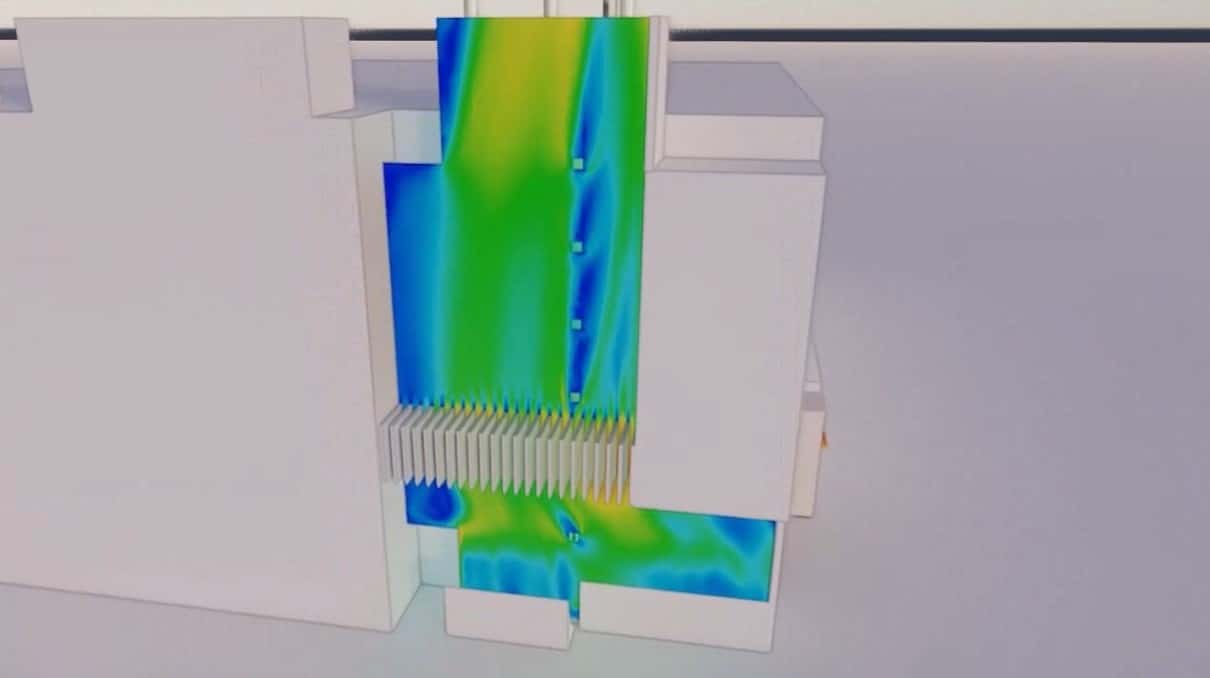

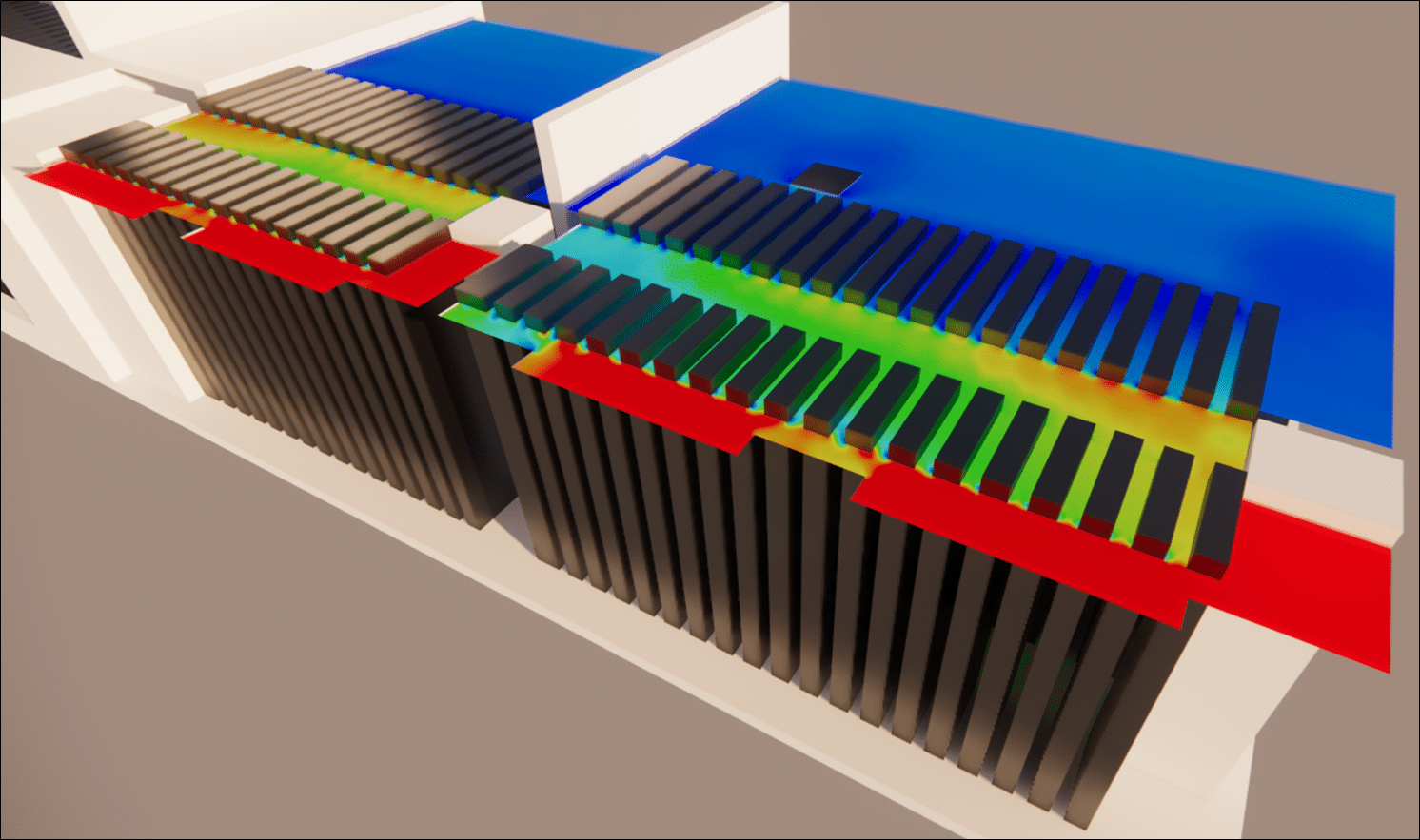

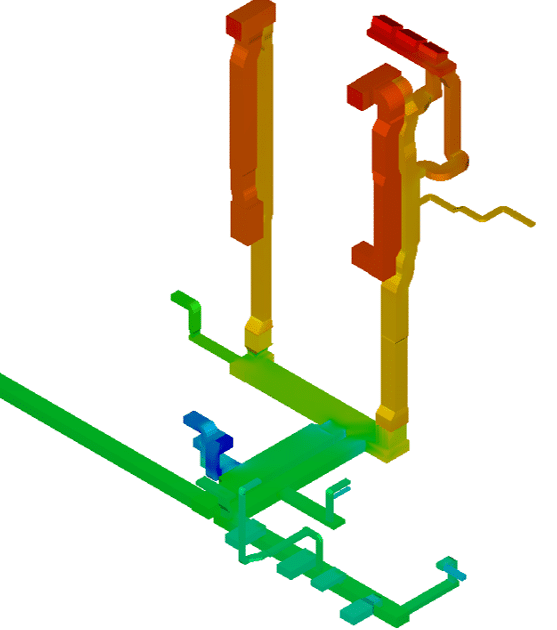

Modellazione 3D e simulazione CFD delle vostre reti

È possibile creare un gemello digitale e una simulazione CFD delle reti nell’ambito del calcolo delle perdite di pressione. La simulazione CFD, sia stazionaria che transitoria, può essere un valido aiuto per catturare tutti i fenomeni coinvolti nei vostri sistemi.
