Messa in funzione: studio e modellazione CFD dei banchi di carico
Hai bisogno del parere di un esperto?
Convalida termica dei banchi di carico mediante simulazione CFD
EOLIOS è in grado di gestire i flussi di calore fin dalle prime fasi di validazione dei tuoi data center.
- Convalida della strategia di test termico dei data center
- Valutazione della distribuzione termica nelle corsie
- Analisi delle temperature dell'aria all'ingresso dell'apparecchiatura
- Studio delle condizioni critiche che possono scatenare il
- Identificazione delle zone di ricircolo o di ristagno dell'aria calda
- Verifica dell'omogeneità della distribuzione dell'aria
- Dimensionamento dei flussi soffiati dai banchi in base agli scenari di carico
- Raccomandazioni sui set point del sistema

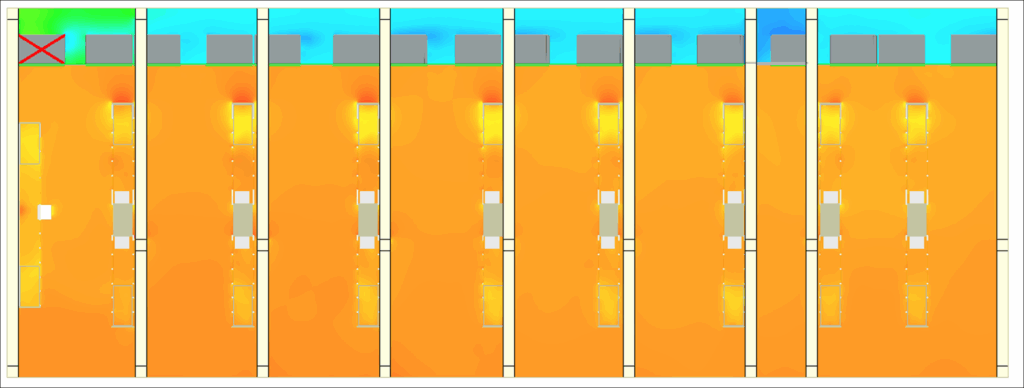

- Valutazione e raccomandazioni sulle perdite di pressione generate
EOLIOS è leader nella simulazione CFD esterna per i Data Center. I nostri studi si basano sul feedback di campagne di misurazione in condizioni reali e su un centinaio di siti simulati in tutto il mondo.
Come si può utilizzare la simulazione CFD per i banchi di carico?
Test sicuri sul banco di carico grazie alla modellazione CFD avanzata.
La modellazione CFD viene utilizzata a monte della messa in funzione, per convalidare il flusso d’aria e il comportamento termico del centro dati durante la fase di test dei banchi di carico. Questa simulazione digitale permette di analizzare in dettaglio l’interazione tra i flussi generati dai banchi, i sistemi di trattamento dell’aria (CRAH) e i sistemi di sicurezza antincendio (sprinkler). Queste analisi vengono utilizzate per regolare la configurazione dei banchi per garantire che non vengano superate le soglie di sicurezza termica.
In un ambiente di test, caratterizzato dalla presenza di banchi di carico con potenza modulata, griglie di diffusione non definitive e flussi d’aria generati artificialmente, la complessità aeraulica diventa significativa. I movimenti d’aria sono influenzati dalle perdite di carico di ogni banco, dalla geometria della stanza, dall’impostazione dei CRAH e dalle condizioni al contorno imposte.
Senza una modellizzazione, diventa difficile prevedere l ‘effettiva distribuzione di temperature e pressioni e il loro impatto sulle prestazioni del sistema di raffreddamento. L’analisi dettagliata della distribuzione dell’aria è quindi una leva prioritaria per l’ottimizzazione. Non solo garantisce un apporto uniforme di aria fredda ai cabinet dei computer, ma assicura anche che il calore estratto venga evacuato correttamente senza interazioni indesiderate con i flussi in entrata o con i sistemi sprinkler.
Analizzare e controllare i fenomeni termo-aria durante i test
La simulazione CFD non è una soluzione generica, ma uno strumento ingegneristico pratico adattato alle esigenze reali, in grado di fornire una comprensione dettagliata e operativa dei fenomeni termo-aerodinamici in un ambiente temporaneo o instabile. In particolare, permette di garantire la fase di test assicurando che il comportamento termico dell’ambiente rimanga conforme ai requisiti, anche in condizioni di carico estreme o in caso di guasti alle apparecchiature.

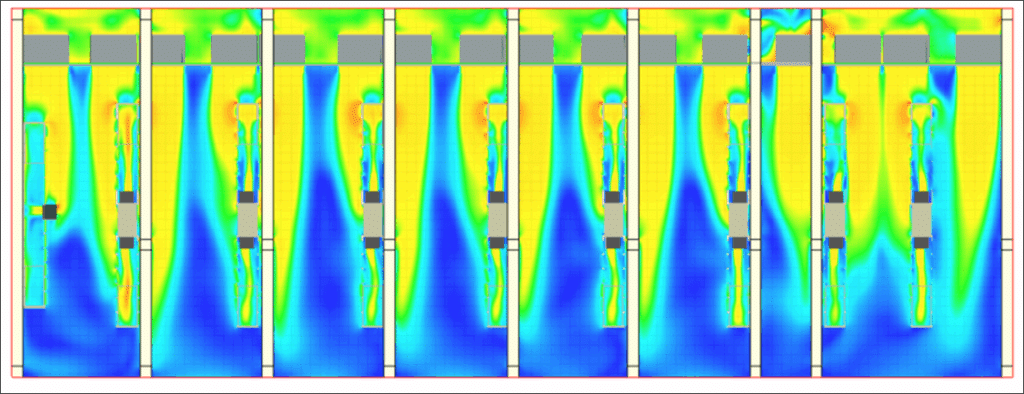

I nostri strumenti di modellazione numerica, e in particolare i metodi di fluidodinamica computazionale (CFD), ci permettono di analizzare con precisione la distribuzione delle temperature, delle velocità dell’aria e delle pressioni nella stanza durante i test su banco di carico. Grazie a questo approccio, è possibile rappresentare graficamente i pennacchi termici, le zone di ricircolo, i gradienti di pressione e i flussi indotti dalle apparecchiature di prova.
Infine, fornisce una leva di ottimizzazione per mettere a punto le regolazioni dei set-point climatici, convalidare il posizionamento dei banchi di carico e garantire che l’involucro termico dell’edificio reagisca come previsto al momento della messa in funzione.
I banchi di carico svolgono un ruolo fondamentale nella validazione termica di un data center prima della sua messa in produzione. Riproducendo la dissipazione termica delle apparecchiature IT, consentono di testare il comportamento effettivo del sistema di raffreddamento in un ambiente controllato. Tuttavia, il loro utilizzo crea condizioni transitorie complesse che spesso sono molto lontane dalla configurazione finale. La simulazione CFD permette di prevedere con precisione questi effetti, di adattare gli scenari di test e di garantire che i banchi di carico svolgano appieno la loro funzione senza generare rischi per l’infrastruttura.
Approccio CFD di EOLIOS: garantire i test di messa in servizio del banco di carico
Simulazione CFD di convalida: anticipare i rischi prima dei test sul banco di carico
Quando un ingegnere EOLIOS accompagna il tuo team durante la fase di messa in servizio con i banchi di carico, non solo apporta la sua esperienza nella gestione climatica dei data center, ma anche la capacità di anticipare i comportamenti termici critici ancor prima che i test vengano eseguiti in loco. Questo approccio garantisce una campagna di test controllata, senza rischi per l’infrastruttura, ed evita problemi tecnici o risultati difficili da interpretare.
Simulando in anticipo scenari di crisi, come la perdita di un’unità di condizionamento principale o un’interruzione momentanea dell’alimentazione dei banchi di carico, è possibile identificare le variabili sensibili e le reazioni termiche del sistema. In questo modo i test diventano più sicuri grazie alla possibilità di testare virtualmente condizioni estreme che sono difficili da riprodurre nei test reali.
Ottimizza il posizionamento dei banchi e le condizioni climatiche per effettuare test affidabili
La modellazione CFD svolge un ruolo fondamentale nella preparazione dei test. Permette di ottimizzare il posizionamento e la potenza dei banchi di carico per riprodurre fedelmente il comportamento termico delle future apparecchiature IT. Inoltre, aiuta a convalidare la robustezza dei sistemi di raffreddamento in condizioni di carico pieno o degradato e a regolare i setpoint di controllo senza compromettere la sicurezza.

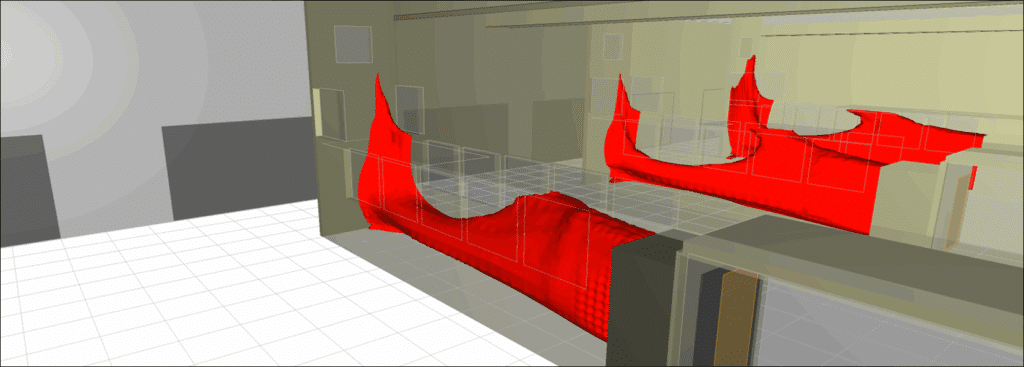

I nostri ingegneri studiano le sequenze di riavvio delle apparecchiature di emergenza, l’inerzia termica dei circuiti di controllo e gli aumenti di temperatura transitori in tutta la stanza. In questo modo è possibile identificare le zone più sfavorevoli e calcolare le temperature massime previste, in modo da garantire un perfetto controllo del comportamento termico durante i test e assicurare che nessun innesco accidentale del sistema antincendio causi danni all’edificio o interrompa le operazioni.
Perché effettuare una simulazione CFD prima di testare il banco di carico?
Uno strumento essenziale per garantire la messa in funzione di un data center
La simulazione CFD applicata alla fase di test del banco di carico è un passo importante per convalidare l’efficienza del sistema di raffreddamento, ottimizzare i test e garantire la sicurezza del sito. Questo investimento iniziale consente di visualizzare in tre dimensioni la distribuzione dei flussi d’aria, delle temperature e delle sovrapressioni all’interno della stanza, ben prima che l’apparecchiatura sia coinvolta in una vera campagna di dissipazione del calore.
Il modello CFD genera immagini e video chiari, accessibili a tutti i soggetti coinvolti nel progetto – ingegneri, operatori, responsabili della sicurezza – che possono così anticipare eventuali aree di surriscaldamento, ricircolo o trip termico. Questa rappresentazione semplificata ma accurata del comportamento aeraulico consente di prendere decisioni rapide e informate, anche prima dell’installazione dei banchi di carico.
Se necessario, i dati sensibili sono protetti: i nostri modelli sono accessibili solo tramite un lettore sicuro, fornito con un driver proprietario EOLIOS, che garantisce la riservatezza delle informazioni del progetto.
Identificare i punti critici prima del test

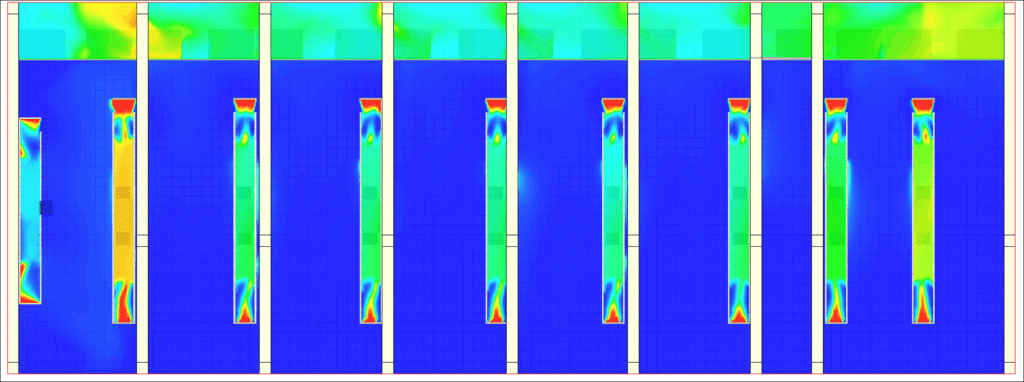

Le mappe di calore generate dalla simulazione mostrano con precisione le aree a rischio. Tra questi vi sono il ristagno di calore nella parte inferiore della baia, gli squilibri tra le corsie o un aumento locale della pressione che potrebbe attivare un sistema antincendio. Anche prima che i banchi vengano attivati, è possibile regolare il posizionamento delle unità CRAH, modificare la disposizione delle griglie o adattare le sequenze di riscaldamento.

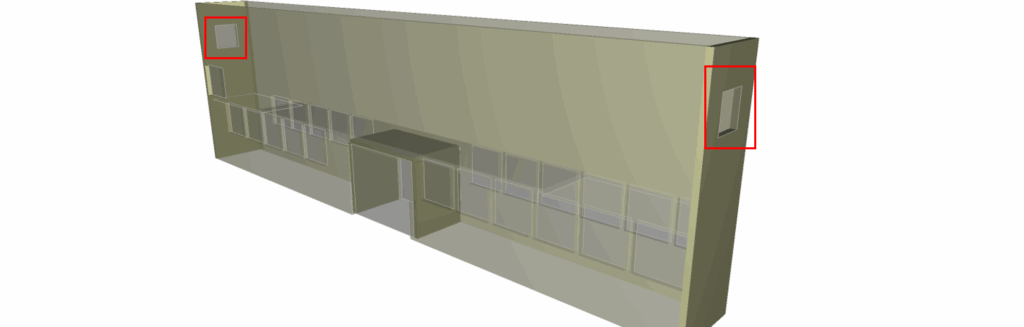

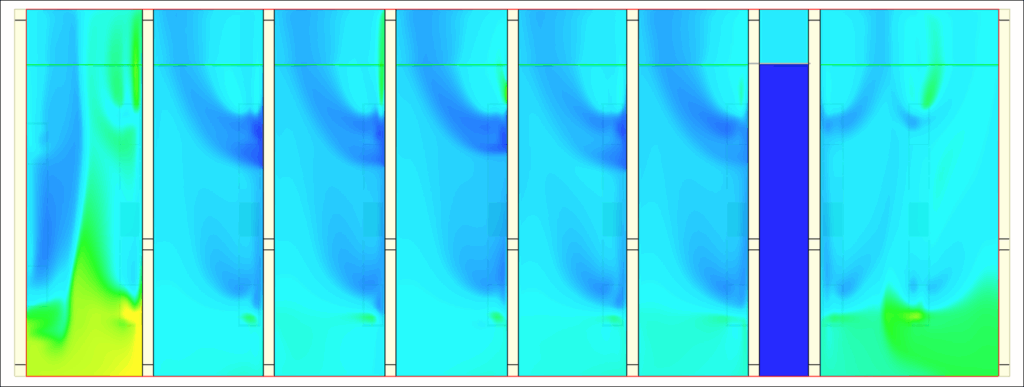

L’accumulo di aria calda nel soffitto durante i test può causare l’attivazione inaspettata del sistema sprinkler. EOLIOS utilizza la simulazione CFD per identificare queste aree critiche e consiglia soluzioni come l’aggiunta di griglie supplementari per garantire un controllo termico efficace e sicuro.
