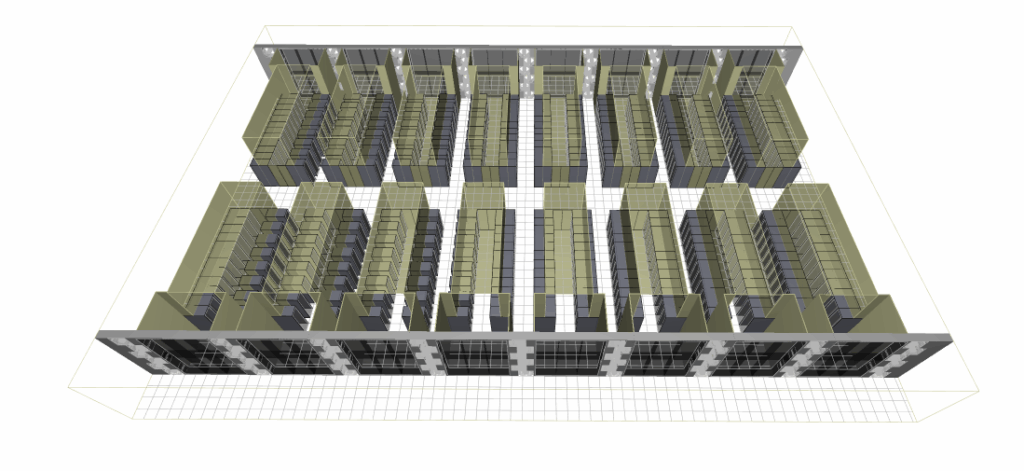

Progettare il gemello digitale del tuo data center
I nostri progetti di Data Centre:
Hai bisogno del parere di un esperto?
I nostri ingegneri sono pronti ad ascoltare e ad affrontare qualsiasi sfida.
Simulazione CFD esterna per centri dati
EOLIOS è un esperto nella dissipazione del calore per i data center
- Studio dei pennacchi termici
- Convalida della temperatura massima dell'aria all'ingresso dell'apparecchiatura
- Selezione di attrezzature adatte alle condizioni climatiche
- Studio di scenari critici di guasto
- Identificazione dei flussi d'aria di bypass e ricircolo
- Studio sull'impatto dei generatori
- Ottimizzazione dell'energia
- Convalida del layout dell'installazione
- Ottimizzare il posizionamento e il controllo dei sistemi di trattamento dell'aria
- Soluzioni su misura
EOLIOS è leader nella simulazione CFD esterna per i Data Center. I nostri studi si basano sul feedback di campagne di misurazione in condizioni reali e su un centinaio di siti simulati in tutto il mondo.
Perché effettuare una simulazione CFD esterna di un data center?
Studio della dissipazione del calore dai tetti
Nel cortile o sul tetto, i sistemi meccanici di smaltimento del calore, come le torri di raffreddamento e gli essiccatori, condividono lo spazio con i generatori di emergenza. Una disposizione compatta e ad alta densità dei rack di server all’interno dell’edificio si traduce in una disposizione compatta delle apparecchiature esterne. Questo pone grandi sfide in termini di gestione dei flussi d’aria all’esterno dell’edificio.
Gli studi CFD esterni vengono utilizzati per completare la valutazione dei rischi, ottimizzare il progetto e ridurre il consumo energetico del data center.
Schema del funzionamento di un raffreddatore d'aria adiabatico

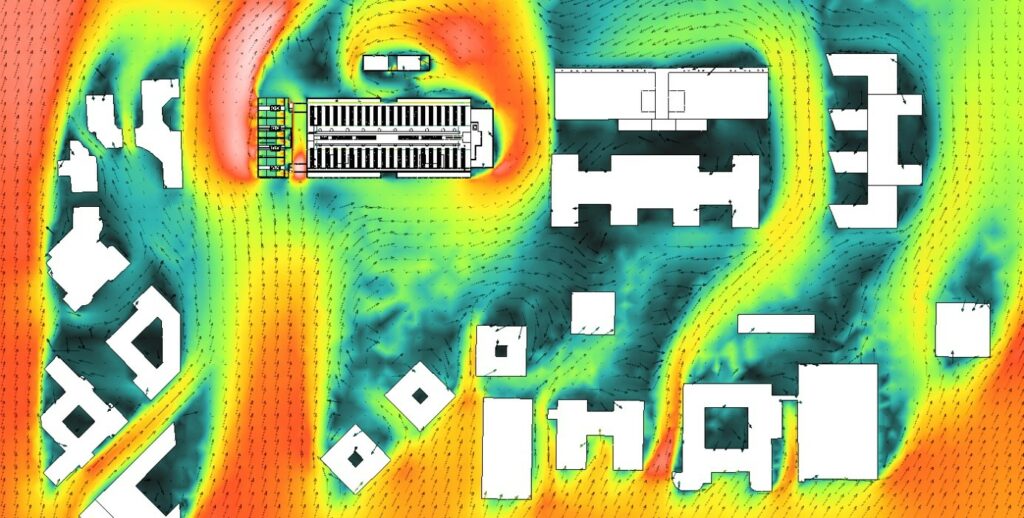

L'influenza del vento e delle condizioni atmosferiche sulle prestazioni dei data center
L’impatto dei pennacchi termici all’esterno dell’edificio è difficile da prevedere a causa delle diverse variabili che i progettisti e gli architetti non possono controllare. Queste variabili includono la velocità del vento, la temperatura e l’umidità dell’aria, la direzione del vento e altre attività che circondano l’edificio. Tuttavia, questi fenomeni hanno un impatto sulle prestazioni delle apparecchiature esterne.
EOLIOS ti aiuterà a studiare l’impatto di questi problemi per garantire un funzionamento ottimale in tutte le circostanze, anche le più estreme.
Modellazione di pennacchi termici guidati dal vento sul tetto di un data center
Perché effettuare una simulazione CFD esterna di un data center?
Convalida del progetto in condizioni estreme
Queste simulazioni forniscono risultati che aiutano i proprietari di data center e i progettisti nel processo decisionale determinando layout e prestazioni convenienti. L’analisi CFD, se effettuata prima che il progetto venga finalizzato e implementato, aiuta amitigare i rischi associati agli errori di progettazione, che possono portare alla necessità di modifiche importanti e costose, a ritardi nella costruzione o addirittura alla perdita di capacità di calcolo in caso di guasti critici durante un’ondata di calore.
"Il tuo data center è protetto contro il malfunzionamento dei sistemi climatici durante un'ondata di calore? "
Sistemi adattati fino a un certo livello di temperatura
La maggior parte dei documenti relativi alle apparecchiature del produttore fornisce i requisiti minimi di distanza per le apparecchiature di condizionamento dell’aria tipicamente posizionate sul tetto. Sebbene queste informazioni siano fornite a titolo indicativo, si prevede che i progettisti terranno conto di questi parametri nel layout delle macchine.
Di solito il produttore consiglia come installare l’apparecchiatura: distanza minima tra i sistemi, temperatura massima di esercizio, ecc.
Tuttavia, queste linee guida non tengono conto delle condizioni dell’aria ambiente, della velocità del vento o dell’ambiente costruito nelle vicinanze.
La figura seguente mostra come il rispetto delle distanze minime raccomandate dal produttore possa comunque portare a prestazioni indesiderate.
Un modello dettagliato che si adatta a diversi scenari
Creiamo un modello dettagliato al computer che include gli edifici circostanti, tutti i dispositivi di raffreddamento sui tetti dei data center, tutti gli scarichi, le prese d’aria fresca e i dettagli come parabrezza, griglie e tetti…
Utilizziamo quindi questo modello per studiare la distribuzione del flusso d’aria, della temperatura e del vapore acqueo (umidità relativa) in diversi scenari. Questi scenari variano in base alla modalità operativa (normale, manutenzione, emergenza) e alle condizioni meteorologiche (alta o bassa temperatura, velocità e direzione del vento).
Illustrazione di pennacchi termici in diversi edifici di data center, durante un'ondata di calore e durante un riavvio di emergenza di sistemi di tipo generatore.
Studio dell'interazione dei sistemi di condizionamento dell'aria su tetto in funzione delle condizioni del vento
L’aria calda espulsa attraverso le canne fumarie è composta dai fumi del generatore e dall’aria surriscaldata dalle batterie di scambio termico. Questi flussi d’aria vengono soffiati dal vento all ‘interno dell’edificio, causando il ricircolo del calore attraverso i sistemi di copertura.
A causa di queste condizioni, l’intervallo di temperatura dell’aria ambiente all’ingresso dell’apparecchiatura di condizionamento meccanico può essere al di fuori dell’intervallo di funzionamento raccomandato dal produttore. Questi fenomeni possono portare a una perdita di potenza o addirittura allo spegnimento di alcune apparecchiature.
L’analisi CFD aiuta a capire come diversi sistemi interagiranno tra loro. Il video sottostante mostra l’impatto dell’aria di scarico (pennacchio termico) dei generatori in relazione alle apparecchiature di condizionamento dell’aria sul tetto.
Definire le perdite di potenza in condizioni estreme
La mutualizzazione dei sistemi, la sovrapposizione di sale server, il continuo aumento di potenza dei rack di server portano a una dissipazione estremamente elevata del calore sul tetto. L’area di dissipazione è limitata dalle dimensioni dell’edificio, il che comporta una concentrazione molto elevata di sistemi di condizionamento sul tetto, con un elevato rischio di perdita di potenza e persino di cascata di sistemi in condizioni meteorologiche estreme.
In caso di temperature molto elevate o di interruzione dell’energia elettrica nel sito, i pennacchi di aria surriscaldata generati dai sistemi di raffreddamento possono provocare un brusco calo della potenza di raffreddamento o addirittura un arresto a cascata dei sistemi sul tetto, causando un guasto in tutto il sito.
Gli studi CFD in esterno per i data center ci permettono di studiare i rischi di perdita di potenza e di ottimizzare la disposizione dei sistemi di raffreddamento sul tetto.
Studio delle emissioni inquinanti - Nox dai generatori
Allo stesso tempo, è possibile verificare che i fumi di scarico (Nox) dei generatori non vengano assorbiti dalle unità di trattamento dell’aria sul tetto, che porterebbero all’inquinamento dell’aria negliuffici .
CFD esterna multi-criterio per un centro dati
A cosa serve la simulazione CFD interna per i data center?

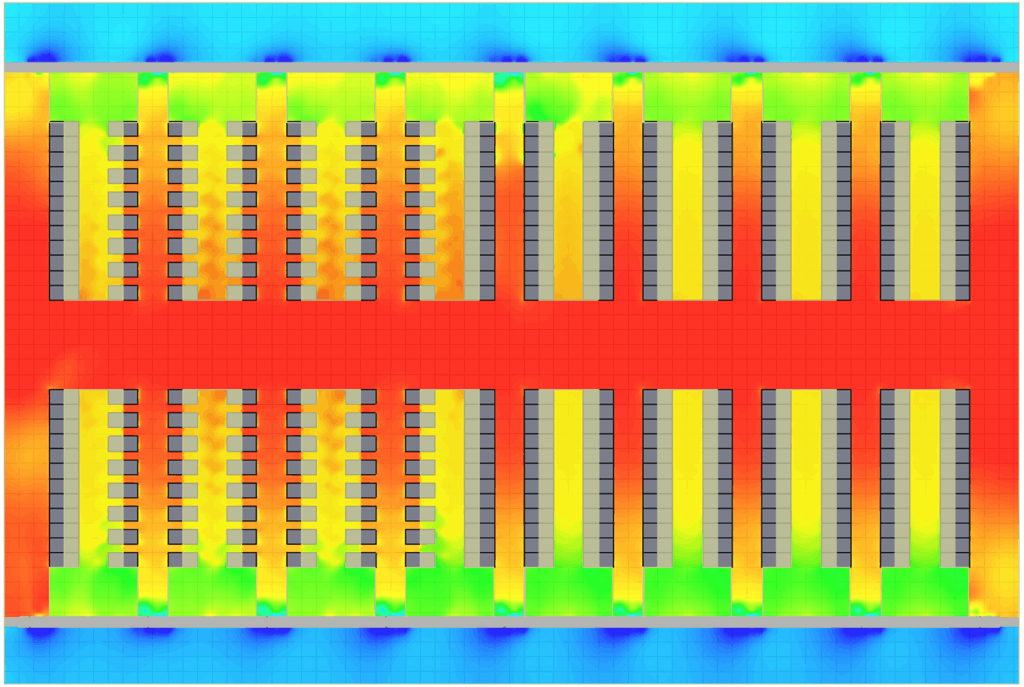

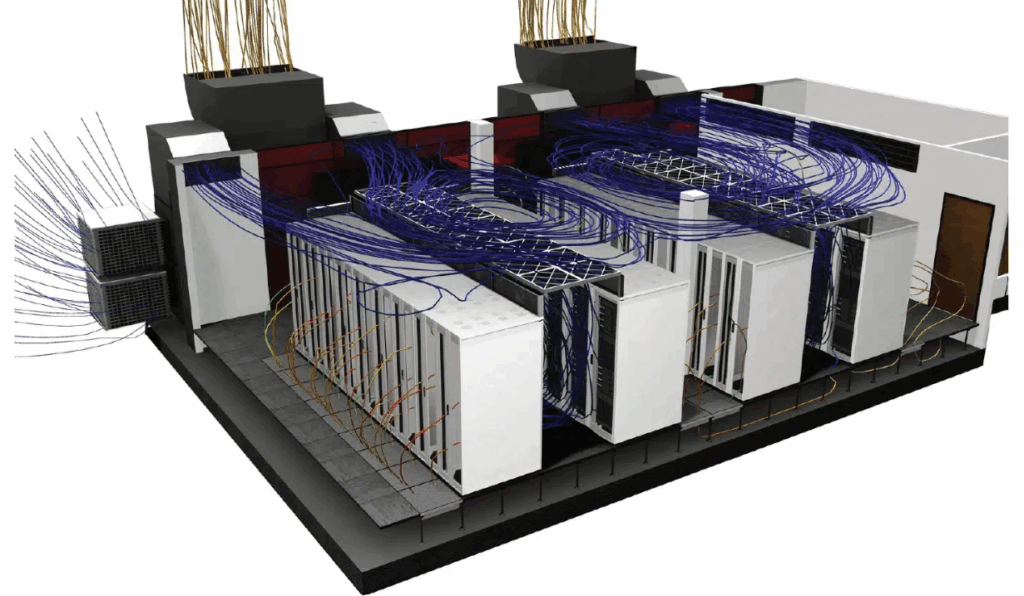

La modellazione CFD per interni viene in genere utilizzata in fase di progettazione per l’analisi del dimensionamento della struttura. La simulazione al computer fornisce informazioni sulla relazione tra il funzionamento dei sistemi di condizionamento dell’aria e le variazioni del carico termico delle apparecchiature informatiche. Grazie a queste informazioni, il personale IT e di sede può ottimizzare l’efficienza del flusso d’aria, eliminare i punti caldi e massimizzare la capacità di raffreddamento.
