Confort au Vent – Centro di formazione PSG
Ingegneria del comfort del vento
Da quando è stato creato il nuovo centro di allenamento a Poissy, il PSG ha riscontrato problemi legati all’elevata velocità del vento sui campi da gioco professionali, rendendo difficile l’allenamento dei giocatori.
EOLIOS ingénierie ha contribuito con la sua esperienza tecnica alla comprensione e alla modellazione dell’aeraulica del centro di formazione PSG, realizzando studi CFD.
Confort au Vent - Centro di formazione PSG
Anno
2024
Cliente
PSG
Posizione
Francia
Tipologia
Aria e vento
Continua a navigare :
I nostri altri progetti :
Ultime notizie :
Schede tecniche :
Le nostre competenze :
Studio del comfort termoaeraulico esterno

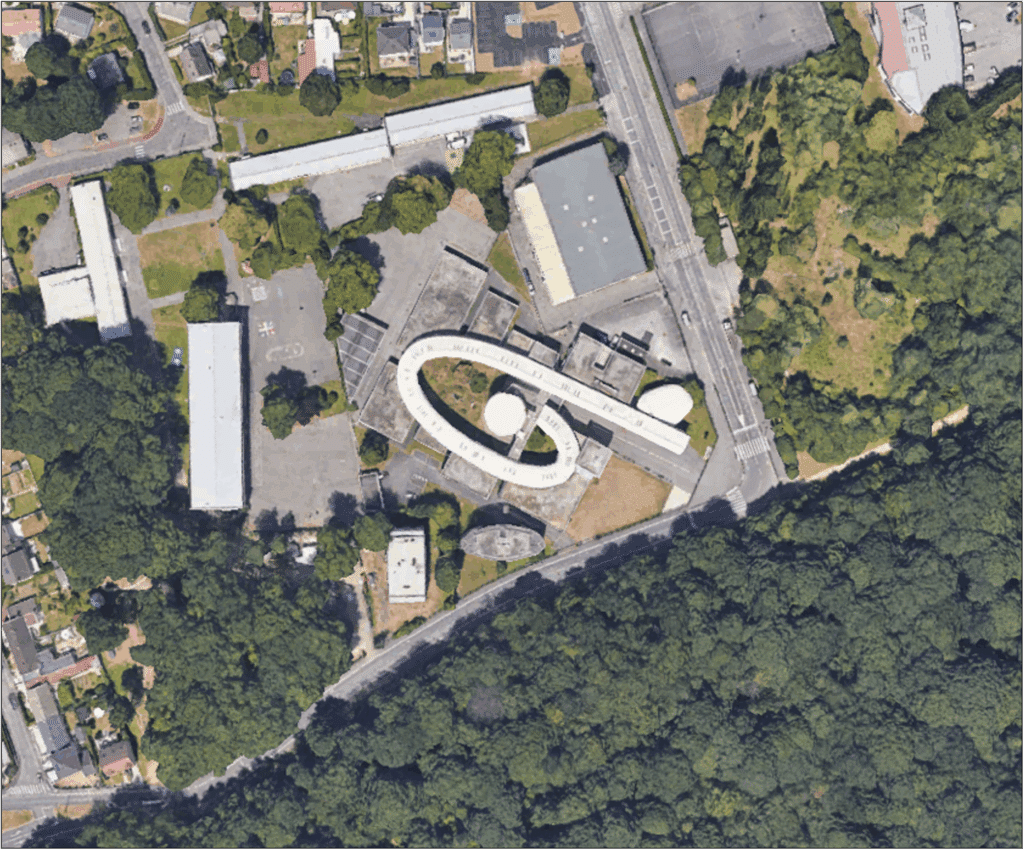

Prima di tutto, è stato fondamentale capire la direzione e la velocità del vento direzione e velocità del vento nel sito . EOLIOS ingénierie usato dati meteo locali e immagini satellitari per avere una panoramica della situazione. Poi, grazie a sofisticate simulazioni CFD l’azienda è stata in grado di modellare il flusso del vento dell’ambiente del centro di formazione, tenendo conto delle specifiche caratteristiche specifiche del sito come gli edifici, i campi da gioco e le formazioni topografiche circostanti.
Lo studio CFD effettuato da EOLIOS ingénierie ha permesso di analizzare il flusso del fluido in dettaglio all’interno e nei dintorni del centro di allenamento del PSG. Questa analisi ci ha permesso di individuare le aree in cui il vento è stato più forte e i i fattori che possono contribuire a questa situazione . Grazie a queste informazioni sono state adottate misure per mitigare l’impatto del vento sui campi di addestramento .
Campagna di misurazione del vento
Anemometri
Il misurazione del vento presso il centro di formazione è essenziale per comprendere le condizioni aerodinamiche che i giocatori devono affrontare durante le sessioni di allenamento. EOLIOS ingénierie sta realizzando una campagna di misurazione del vento con anemometri specificamente adattati ai campi da calcio per fornire dati preziosi sulle variazioni di velocità e direzione del vento.
Visita prima fase della campagna consiste nel un’analisi approfondita del sito per identificare i punti strategici dove devono essere installati gli anemometri. Questi punti possono essere posizioni chiave nei campi di addestramento o aree aree esposte a particolari condizioni di vento . Gli esperti di EOLIOS ingénierie utilizzano strumenti specializzati come software di modellazione aerodinamica e dati meteorologici locali dati meteorologici locali per selezionare accuratamente queste località .
Gli anemometri registrano continuamente i dati del vento durante la campagna di misurazione. Il i dati vengono analizzati dagli esperti di EOLIOS ingénierie per ottenere una una comprensione approfondita delle variazioni del vento . L’ analisi dei dati del vento per determinare i modelli e le tendenze del vento . Questo include il rilevamento di le aree con le più alte velocità del vento stagionale variazioni stagionali del vento e specifiche condizioni meteorologiche specifiche che influenzano il vento nei campi di allenamento. I dati possono essere rappresentati sotto forma di carte o mappe per visualizzare chiaramente le caratteristiche del vento.
Prove di fumo per studi sul vento
L’ obiettivo principale di test del fumo è quello di visualizzare i movimenti dell’aria a diverse altezze dal suolo. Questi test vengono eseguiti utilizzando speciali generatori di fumo che producono fumo visibile fumo, consentendo di visualizzare le correnti d’aria . Disperdendo fumo sul campo, è possibile osservare visivamente come il vento si muove e interagisce con l’ambiente.
I dati raccolti durante i test del fumo vengono analizzati analizzati in dettaglio dagli esperti di EOLIOS ingénierie. L’obiettivo è quello di comprendere la movimenti del vento vento aree in cui il vento può essere turbolento o creare aree con forti correnti d’aria . Queste informazioni sono essenziali se vogliamo decisioni informate come la disposizione del terreno, la disposizione delle strutture circostanti o la scelta di tecniche di formazione adatte alle specifiche condizioni di vento. condizioni specifiche del vento .
La campagna di misurazione del vento con prove di fumo offerta da EOLIOS ingénierie fornisce una una visione precisa delle condizioni aerodinamiche su un campo da calcio. Grazie a questi test, è possibile visualizzare i movimenti del vento , d’ identificare le aree in cui il vento è più forte o più turbolento e intervenire per ottimizzare le condizioni di gioco . Combinando questo approccio con misurazioni della velocità e della direzione del vento a analisi viene effettuata per fornire informazioni preziose per la progettazione progettazione, disposizione e formazione dei campi da calcio .
Studio sul comfort del vento
Modellazione del comfort del vento
In questo studio, la modellazione precisa dell’ambiente circostante i siti è molto importante perché la topografia è responsabile dei i fenomeni del vento che si verificano sul terreno. Ad esempio, il edificio nella parte settentrionale del sito funge da maschera d’aria
Diagramma di flusso intorno all'edificio - semplificazione
Che cos'è il comfort del vento?
Il comfort dell’aria si riferisce alla qualità dell’aria e alle condizioni di ventilazione in uno spazio chiuso o all’aperto. Un ambiente aeraulicamente confortevole contribuisce non solo al benessere fisico, ma anche alla produttività e alla salute generale.
Il comfort dell’aria su un campo da calcio gioca un ruolo cruciale nell’esperienza dei giocatori, influenzando le loro prestazioni e il loro benessere durante la partita. A questo comfort percepito contribuiscono diversi fattori, il cui equilibrio può fare la differenza tra un’esperienza positiva e una sensazione di disagio.
La circolazione dell’aria sul campo è essenziale. Una buona ventilazione aiuta a regolare la temperatura ambientale, evitando condizioni di caldo o freddo eccessivo che potrebbero influire sulle prestazioni dei giocatori. Un flusso d’aria adeguato può anche aiutare a dissipare il calore corporeo generato durante lo sforzo fisico, migliorando il comfort termico. Tuttavia, un flusso d’aria troppo rapido è dannoso per lo sport e le prestazioni e può risultare sgradevole per i giocatori.
Come già accennato, i nostri ingegneri sviluppano le soluzioni più appropriate per risolvere qualsiasi problema di disagio dell’aria, sia all’interno che all’esterno.
Simulazione CFD
I risultati delle simulazioni CFD (Computational Fluid Dynamics) di un campo da calcio hanno fornito preziose indicazioni sul comportamento dei flussi d’aria e delle turbolenze durante una partita. Queste simulazioni consentono di comprendere e ottimizzare le prestazioni dei giocatori, in particolare analizzando l’effetto della ventilazione, delle condizioni meteorologiche e della progettazione delle infrastrutture sull’andamento del gioco.
Esempio di studio del comfort del vento e del vento estremo
In queste simulazioni vengono presi in considerazione diversi fattori, tra cui la geometria del campo, le caratteristiche dei giocatori, la velocità e la direzione del vento, la temperatura e l’umidità dell’aria. Le complesse interazioni tra questi fattori possono essere modellate per prevedere con precisione i flussi d’aria in diverse posizioni al suolo.
Ad esempio, l’analisi CFD può aiutare a determinare le aree del campo in cui la palla è soggetta a forti turbolenze, che ne influenzano la traiettoria e la portata. Queste informazioni possono essere utilizzate per migliorare la progettazione del campo da gioco al fine di ridurre questa turbolenza e quindi migliorare la qualità del gioco.
Inoltre, l’analisi CFD è stata utilizzata per analizzare gli effetti della topografia circostante, come edifici o alberi, sui flussi d’aria intorno al sito. Ciò consente di prendere decisioni informate durante la progettazione di soluzioni tecniche, per ottimizzare il flusso d’aria e ridurre al minimo i disturbi indesiderati.
Informazioni generali sulle soluzioni che possono essere implementate per proteggere dal vento negli ambienti sportivi
Per proteggere dal vento si possono adottare diverse soluzioni tecniche, a seconda dell’obiettivo da perseguire e dei vincoli specifici del sito. Ecco alcuni esempi di soluzioni spesso utilizzate:
- Uso di barriere e schermi: L’installazione di barriere e schermi può contribuire a ridurre la velocità del vento e a creare aree più riparate. Queste strutture possono essere costruite con materiali robusti come acciaio, legno o materiali compositi e possono essere adattate all’ambiente e all’estetica desiderata.
- Paesaggio: la piantumazione di alberi e arbusti può costituire una barriera naturale contro il vento. Spesso si preferiscono alberi sempreverdi e arbusti fitti per ridurre la velocità del vento. È importante scegliere specie ben adattate alle condizioni locali e tenere conto della distanza dalle infrastrutture per ridurre al minimo il rischio di danni.
- Sistemi di pareti frangivento: Sui lati più esposti possono essere installati muri o pannelli appositamente progettati per bloccare il vento. Queste pareti possono essere costruite con materiali solidi come mattoni, cemento o vetro. È anche possibile utilizzare pannelli in tela o in rete metallica, che riducono notevolmente la forza del vento pur mantenendo un certo grado di trasparenza.
- Schermi e reti: L’uso di schermi e reti può contribuire a limitare la velocità e la turbolenza del vento. Questi schermi possono essere realizzati con materiali come la rete metallica, la tela o la plastica. Possono essere installati lungo le recinzioni, sulle terrazze o in prossimità di aree esposte.
-
Progettazione e orientamento degli edifici: Una corretta progettazione degli edifici può contribuire a ridurre l’impatto del vento. Ad esempio, l’uso di forme arrotondate o profilate può contribuire a ridurre al minimo la resistenza al vento. Inoltre, un orientamento appropriato degli edifici rispetto alla direzione prevalente del vento può ridurne l’effetto diretto sulle aree sensibili.
Queste soluzioni tecniche possono essere utilizzate da sole o in combinazione, a seconda delle esigenze specifiche di ogni situazione. È importante tenere conto delle condizioni ambientali locali, nonché delle norme e dei regolamenti climatici vigenti, quando si installano queste soluzioni per garantire un’efficienza e una sicurezza ottimali.
Video riassuntivo dello studio
